 |
| |
|
|
| |
 |
|
| |
 |
|
| |
 |
|
| |
|
|
| |
주조품 결함
|
|
| |
(1) 기포
|
|
| |

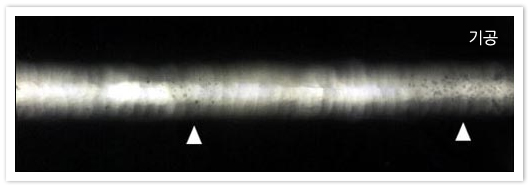

기포(Gas Porosity)는 용융금속에서 가스(Gas)가 빠져 나오기 전에 용융금속의 표면이 냉각되어 응고되면 미세한 기포들이 주조 |
|
| |
품 내에 남게 되는데 이와 같이 생긴 결함을 기포라한다.주조품에 가장 흔히 나타나는 결함으로서 투과사진상에는 일반적으로 검 |
|
| |
고 미세하게 둥근영상이 뭉쳐서 나타난다.
|
|
| |
|
|
| |
(2) 개재물
|
|
| |

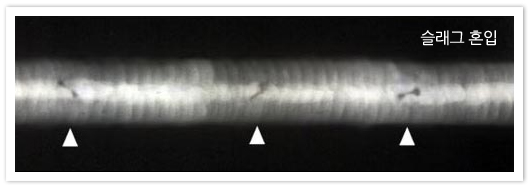

개재물(Inclusion)은 용융과정에서 금속내에 섞여 들어가 주조품 내에서 냉각응고되어 나타나는 결함으로서 주로 주형의 모래가
|
|
| |
혼입되는 경우와 용융금속과 더불어 주형내부로 들어가는 오물에 의해 발생하는 경우 등이 있다.투과사진에 나타나는 형상이 매우
|
|
| |
다양하게 나타나고 둥근 형태의 개재물은 기공과 구분이어려운 경우도 있다.일반적으로 개재물의 비중이 철(Steel)보다는 낮기 때
|
|
| |
문에 주강의 방사선투과 사진에는 검고 불규칙한 형태로 나타난다.
|
|
| |
|
|
| |
(3) 파이프
|
|
| |
파이프(Pipe)는 용융금속의 응고시 내부수축으로 인해 주괴(Ingot)의 중심 부위에 길게 나타난다. |
|
| |
|
|
| |
(4) 수축관
|
|
| |
주조품에 나타나는 독특한 형태의 결함으로서, 수축관(shrinkage)은 용융금속의 응고시 액체상태에서 고체상태로 변할 때 일어나 |
|
| |
는 수축량을 주위의 용탕에 의해 보급할 수 없는 경우에 발생한다.수축관의 형태는 기공 형상, 새털 형상 등 대단히 많으며 방사선 |
|
| |
투과사진상에서는 길이를 갖고 검게 나타나는 선상수축관과 면적을 갖고 검게 나타나는 수지상수축관이 있다.
|
|
| |
|
|
| |
(5) 콜드셧
|
|
| |
용융금속을 주형에 주입시 용탕에 튀는 경우가 있는데 이때 먼저 주입된 용융금속 표면이산화된 위에 용탕이 튀어서 포개지면 용
|
|
| |
탕금속의 층을 형성하게 되는데 이를 콜드셧이라 하다.즉, 용탕 2개의 흐름이 그 경계가 완전히 융합되지 못한 것을 말하며 방사선
|
|
| |
투과사진에는주로 검은 선형으로 나타난다.
|
|
| |
|
|
| |
(6) 핫티어
|
|
| |
용융금속의 응고시 두께차가 큰 부분에서 발생하는 결함으로서 수축정도의 차이에서 발생하는 찢어짐의 형태를 핫티어(Hot Tear)
|
|
| |
라 한다.열간 균열이라고도 하며 방사선 투과사진에는 주로 터짐 형태로 나타난다.
|
|
| |
|
|
| |
(7) 기타결함
|
|
| |
①편석
|
|
| |
용해 및 주조과정에서 어떤 합금성분이 석출되어 나타난 결함.
|
|
| |
②주탕불량
|
|
| |
용탕이 주형을 완전히 채우지 못해 발새한 결함.
|
|
| |
③스캐브
|
|
| |
주형 표면의 모래가 용탕의 흐름에 의해 떨어져나가 발생된 결함.
|
|
| |
|
|
| |
|
|
