비파괴검사 타이틀
방사선투과검사 타이틀

  1. 방사선투과검사의 원리

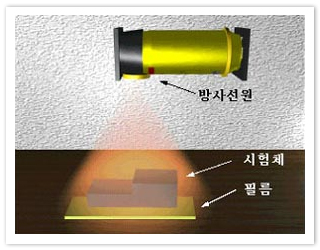

방사선 투과검사를 수행하기 위해서는 기본적으로 방사선원, 필름, 시험체가 있어야 한다.




RT 이미지15




그 원리는 방사선원의 에너지 및 시험체의 밀도와 두께에 따라 방사선의 투과량이 달라 지며,투과된 방사선원은 필름을 감광시키




는데 이때 투과된 방사선량에 따라 필름의 감광정도가 다르게 되고 이를 현상하여 필름에 나타난 밝고 어두운 정도를 비교 하여 시




험체 내부의 상태를 알아보는 방법이다.

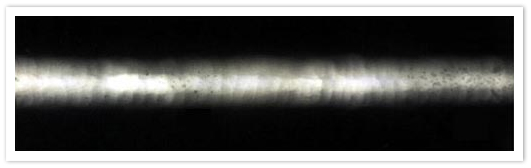

일반적으로 강재의 방사선투과검사시, 내부에 이물질이 존재하는 경우에는 이물질의 밀도가 거의 (Tungsten등을 제외하고)가재




의 밀도보다 작아서 이물질(불연속)부분을 투과한 방사선의 양이 강재를 투과한 선량에 비해 많기 때문에 투과사진상에서 검게 나




타나고 기공 등은 기체가 들어 있는 상태 이므로 둥근 형태로 나타난다.



  RT 이미지2

  2. 방사선 투과 검사 방법


  방사선 투과검사의 주요한 목적은 시험체 내에 존재하는 불연속(결함)을 검출하는 것인데 검사 방법이 적절해야 이와 같은 검사
  목적을 달성 할 수 있다. 즉 방사선 투과 검사 방법의 선정시 고려해야 할 사항은 기본적으로 시험체에 따라 방사선원과 필름을 선
  정하여 적절한 방법으로 수행 하여 투과사진의 감도를 높이고, 효율적인 검사가 되도록 해야한다.

  투과사진의 감도는 방사선원의 종류, 필름의 종류, 선원-필름간 거리, 노출조건, 현상등에 따라 영향을 받게 된다. 투과사진의 감
  도를 높게하기 위한 일반적인 촬영 원칙은 방사 선원의 에너지는 시험체의 재질과 두깨에 따라 적절하게 선택해야 하며 선원-필름
  간 거리는 되도록 길게 하는 것이다.

  또한 효율적인 검사는 촬영 기법에 따라 달라지는데, 이는 시험체의 형태, 검사조건등에 많은 영향을 받는다.
