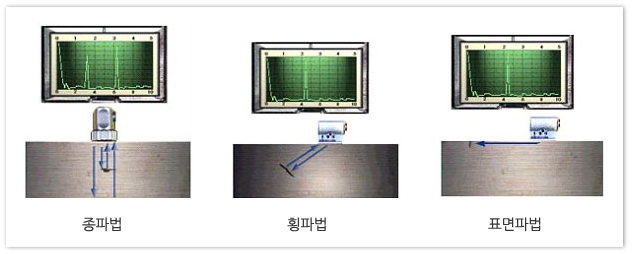

펄스반사식접촉법에 의한 파의 적용방식을 표현하면, 수직법, 사각법, 표면파법, 판파법 등으로 분류 할 수 있다.(그림 3-3) |
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |

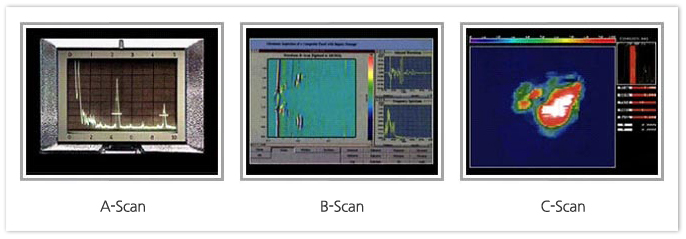

초음파 탐상검사에서 반사파에 대한 정보를 CRT화면 또는 다른 기록장치에 나타내는 표시방법에 따라 A-Scan, B-Scan,
C- |
|
| |
Scan, M-Scan, 도플러 등으로 분류한다.(그림5-4) |
|
| |
|
|
| |
 |
|
| |
|
|
 |
|
| |

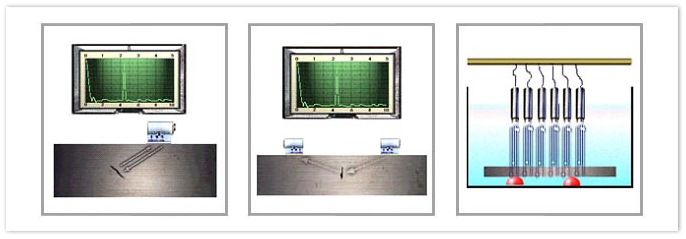

사용하는 탐촉자의 수에 따라 분리하는 방식으로 탐촉자를 1개 사용하여 검사하는 1탐촉자법,2개를 사용하는 2탐촉자법, 또한 여 |
|
| |
러개를 동시에 사용하는 다탐촉자법등이 있다.(그림5-5)
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
초음파 탐상 절차
|
|
| |
|
탐상에서 요구되어지는 적용규격과 범위목적을 인지한다.
|
|
| |
|
탐상장비 및 필요한 기자재의 설정
|
|
| |
|
규격 및 절차서에서 요구되는 탐상장비, 탐촉자, 시험편 접촉 매질을 선정한다.
|
|
| |
|
장비점검 및 보정
|
|
| |
|
초음파 탐상장비는 시간축 직선정과 증폭직선정을 탐촉자에 대해서는 입사점 및 굴절각 등을 적용규격에서요구하는 절차에
|
|
| |
|
따라 측정 및 보정을 한다
|
|
| |
|
탐상표면준비
|
|
| |
|
탐촉자를 접촉시킬면에서 탐상에 지장이 생기지 않도록 손질한다.
|
|
| |
|
시스템 보정
|
|
| |
|
탐상전 탐상에 적합한 시간축설정 및 거리증폭특성곡선에 의한 탐상감도등의 설정을 한다.
|
|
| |
|
보정의 확인
|
|
| |
|
보정된 시스템에 대한 시간축 및 DAC를 확인하여 보정을 교정한다.
|
|
| |
|
탐상
|
|
| |
|
규격에 따라 요구되어지는 탐상방법 및 기법, 주사속도, 탐상범위에 알맞게 탐상한다.
|
|
| |
|
평가
|
|
| |
|
결함의 위치 및 규격에서 요구하는 방법으로 결함의 길이등을 측정하여 합부판정을 한다.
|
|
| |
|
기록 및 보고서 작성
|
|
| |
|
|
| |
|
|
